Schritt-für-Schritt-Anleitung zur Montage von Außenrollläden

Ein Rollladenpanzer, der auf halber Höhe des Fensters stehen bleibt, weil die Führungsschiene verzogen ist. Ein solcher Anblick nach dem ersten stärkeren Wind ist das häufigste Zeichen dafür, dass jemand den Rollladen "nach Augenmaß" montiert hat, ohne Wasserwaage und ohne die Vertikale zu überprüfen. Außenrollläden sehen nach einem einfachen Produkt aus, aber die Montage birgt mehr Fallstricke, als es auf den ersten Blick scheint.

Dieser Leitfaden führt durch den gesamten Prozess: von der Wahl der Montageart, über Messungen und Werkzeuge, bis hin zur Einstellung und Prüfung des fertigen Systems. Wir zeigen auch, was man vermeiden sollte, denn die Liste der Montagefehler ist genauso lang wie die der Anleitungsschritte.

Montage von Außenrollläden: drei Installationsmethoden

Die erste Entscheidung fällt bereits vor der Bestellung. Außenrollläden können auf drei grundlegende Arten montiert werden: auf der Fassade, in der Fensterlaibung oder unter Putz mit einer im Sturz versteckten Kassette. Jede Variante hat unterschiedliche Anforderungen an die Vorbereitung der Öffnung und einen anderen Zeitpunkt, zu dem die Entscheidung getroffen werden muss.

Die Fassadenmontage, auch Aufputzmontage genannt, besteht darin, die Box direkt an der Wand über dem Fenster zu befestigen. Diese Lösung ist am einfachsten in einem bereits gebauten und genutzten Haus umzusetzen. Sie erfordert keinen Eingriff in die Konstruktion des Sturzes, und die Box bleibt von außen vollständig zugänglich. Der Nachteil ist die sichtbare Gehäuseform an der Fassade, was nicht jedem ästhetisch zusagt.

Die Montage in der Fensterlaibung nutzt den Raum über dem Fenster, wenn die Architektur des Gebäudes dies zulässt. Die Box verschwindet teilweise in der Wand, sodass sie weniger über die Fassadenfläche hinausragt. Allerdings muss die Tiefe der Laibung genau überprüft werden, um sicherzustellen, dass der Panzer nach dem Aufrollen ohne Kollision mit Fensterbank oder Sturz passt.

Die Unterputzmontage ist die eleganteste, aber auch die anspruchsvollste Variante. Die Kassette verschwindet im Sturz, ist von außen unsichtbar und nimmt keinen Zentimeter Licht im Fenster weg. Das Problem ist, dass sie in der Bauphase oder beim Austausch der gesamten Dämmung geplant werden muss. Der Anbau eines solchen Systems an ein fertiges Haus ohne Umbau des Sturzes gelingt in der Regel nicht.

Welche Option macht in einem bestimmten Fall Sinn? Bei der Modernisierung eines bestehenden Gebäudes sind adaptive Lösungen, die auf dem fertigen Fensterrahmen oder an der Wand montiert werden, praktischer. Beim Bau eines neuen Hauses oder beim vollständigen Austausch der Fassade bietet das Unterputzsystem einen besseren visuellen Effekt und ein geringeres Risiko von Wärmebrücken, vorausgesetzt, die Dämmung um die Kassette wird ohne Unterbrechungen ausgeführt.

Fenstermessung und Wahl des Montageortes

Ein Fehler bei der Messung rächt sich später bei jeder Nutzung des Rollladens. Die Breite und Höhe der Öffnung müssen an mehreren Punkten gemessen werden, nicht nur an einem. Die Oberseite, die Mitte und der Boden der Öffnung werden separat gemessen, und für die Bestellung wird der kleinste ermittelte Wert angenommen. Warum der kleinste? Weil überschüssiges Material bei der Montage korrigiert werden kann, ein Mangel jedoch die Rücksendung der Ware bedeutet.

Jedes Fenster, selbst im selben Gebäude, sollte separat gemessen werden.

Konstruktionen, die von demselben Team in derselben Saison ausgeführt wurden, können sich in den Abmessungen um einige Millimeter unterscheiden, was ausreicht, damit die Führungsschienen nicht gleichmäßig sitzen. Eine punktuelle Breitenmessung, ohne mehrere Stellen in der Höhe der Öffnung zu überprüfen, ist einer der häufigsten Gründe, warum Außenrollläden von Anfang an ungleichmäßig arbeiten.

Die Messmethode variiert je nach Montageart. Für Rollläden, die direkt am Fensterrahmen montiert werden, wird die Breite häufig als Breite der sichtbaren Verglasung plus ein beidseitiger Zuschlag für die Führungsschienen kalkuliert; die Höhe orientiert sich an der gesamten Rahmenhöhe einschließlich Platz für die Box. Für Systeme mit Kassette in der Laibung werden Breite und Höhe der lichten Öffnung präzise ermittelt, inklusive eventueller Glasleisten, damit der Panzer nach dem Aufrollen nicht mit Fensterbank oder Sturz kollidiert. Bei der Montage auf der Fassade misst man die Laibungsbreite und gibt auf beiden Seiten einen Spielraum hinzu, um Fugen zwischen Führungsschiene und Wand zu minimieren.

Die Höhe wird vom geplanten Einbauort der Box bis zur Fensterbank oder zum Boden gemessen, je nach Konstruktion. Vor der Bestellung sollte auch überprüft werden, ob in der Öffnung genügend Platz für die Box selbst ist und ob sie nicht mit dem Sturz, dem Fenster, dem Innenrollo oder bestehenden elektrischen Installationen kollidiert. Das Ignorieren dieser Überprüfung endet manchmal mit dem Abbau einer frisch montierten Fensterbank.

Die grundlegende Regel lautet: Halten Sie sich immer an die vom jeweiligen Hersteller bereitgestellte Messanleitung.

Montagesysteme unterscheiden sich voneinander, daher passt eine universelle Tabelle aus dem Internet möglicherweise nicht zum bestellten Modell. Es ist besser, die Maße zweimal mit dem Katalog des jeweiligen Systems zu überprüfen, als einmal falsch zu bestellen und auf eine Reklamation zu warten.

Vorbereitung der Werkzeuge und Bestandteile des Sets

Ein vollständiger Werkzeugsatz spart Zeit und Nerven. Zur Grundausstattung gehören ein Rollmaßband, ein Bleistift zum Markieren der Befestigungspunkte, eine Wasserwaage, eine Schlagbohrmaschine, ein Schraubendreher, ein verstellbarer Schlüssel sowie ein Satz Dübel und Schrauben, die auf die Art des Untergrunds abgestimmt sind. Die Wasserwaage ist absolut notwendig, denn selbst eine geringe Abweichung der Box vom Niveau führt zu einem ungleichmäßigen Aufrollen des Panzers.

Die Wahl der Dübel hängt vom Wandmaterial ab.

Ziegelmauerwerk, Beton, Porenbeton und Holzrahmenfenster erfordern völlig unterschiedliche Befestigungen, und die Verwendung eines universellen Spreizdübels dort, wo ein Dübel für poröse Materialien benötigt wird, endet mit dem Herausreißen der Befestigung beim ersten stärkeren Windstoß. In Systemen mit erhöhter Widerstandsfähigkeit wird empfohlen, gesicherte Anker zu verwenden, beispielsweise mit codiertem Kopf, und eine stabile Unterlage unter der Box und den Führungsschienen auf der gesamten Anhaftungsfläche zu gewährleisten, nicht nur an den Schraubenpunkten.

Vor Arbeitsbeginn sollten alle Bestandteile des Sets ausgelegt und mit der Liste in der Anleitung verglichen werden. Box, Führungsschienen, Panzer, untere Leiste, Begrenzungen, Steuermechanismus und ein kompletter Satz Schrauben sollten vollständig sein, bevor das erste Loch gebohrt wird. Das Fehlen eines Elements in der Mitte der Montage bedeutet eine Unterbrechung, und ein offenes Fenster oder ein Gerüst, das bis zum nächsten Tag stehen bleibt, ist ein unnötiges Risiko.

Montageelemente sollten auch auf die Qualität der Ausführung überprüft werden. Eine verbogene Führungsschiene oder ein Panzer mit sichtbarem Transportschaden sollte sofort gemeldet werden, bevor sie montiert werden. Eine Reklamation nach Abschluss der Montage ist in der Regel schwieriger als der Austausch des Elements vor Beginn der Arbeiten.

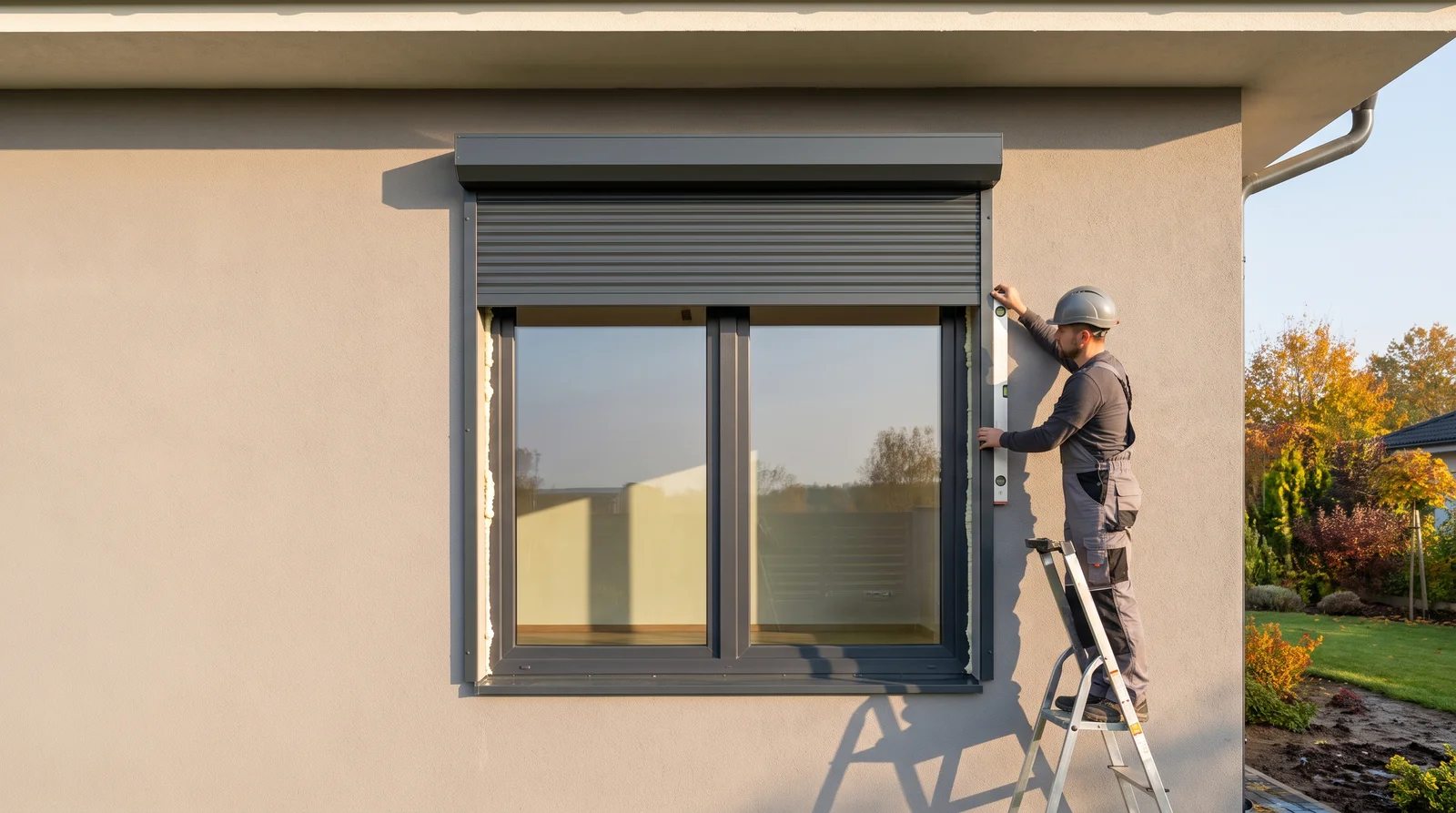

Montage der Box und Führungsschienen Schritt für Schritt

Die Installation beginnt mit der Markierung der Befestigungspunkte der Box. Orientieren Sie sich an der vorherigen Messung und der Anleitung des Herstellers. Die Box muss waagerecht ausgerichtet sein. Jede Abweichung überträgt sich auf die Funktion des gesamten Mechanismus. Nach dem Anlegen der Box an die Wand und der Überprüfung mit der Wasserwaage werden die Montagebohrungen gebohrt. Anschließend werden die auf den Untergrund abgestimmten Spreizdübel eingesetzt.

Die Führungsschienen werden direkt nach der Box montiert – bevor der Panzer eingesetzt wird.

Dies sind Metall- oder Kunststoffprofile, die den Rollladen in vertikaler Bewegung halten. Sie müssen exakt senkrecht und parallel zueinander ausgerichtet sein. Schon wenige Millimeter Schrägstellung erhöhen die Reibung, erzeugen Lärm und führen zu Klemmern beim Herunterfahren. Für die Befestigung der Führungsschienen werden oft Nieten empfohlen. Sie verbinden die Schienen fester mit der Box als reine Schraubverbindungen und reduzieren das Risiko, dass sich Teile im Betrieb lösen.

Nach der Befestigung der Führungsschienen wird der Panzer eingesetzt – je nach System von oben eingeschoben oder auf spezielle Führungen gesetzt. Das Material muss straff und gleichmäßig über die gesamte Breite laufen. Spiel führt zu Schwingen der Lamellen bei Wind. Zum Schluss wird die untere Leiste mit Begrenzungen montiert. Sie stoppen den Panzer an der richtigen Stelle und sichern ihn gegen das Herausrutschen aus den Führungsschienen bei vollständigem Ausrollen.

Der ausgefahrene Panzer sollte sich in geringem Abstand zur Scheibe befinden, nicht direkt darauf.

Der Kontakt des Panzers mit dem Glas bei jedem Öffnen und Schließen führt zu Kratzern und einem schnelleren Verschleiß der Lamellenbeschichtungen. Prüfen Sie dies unmittelbar nach der Montage, bevor der Rollladen den ersten vollständigen Arbeitszyklus durchläuft.

Anschluss der manuellen oder elektrischen Steuerung

Ein manueller Rollladen erfordert die Befestigung einer Kurbel oder eines Kettenmechanismus gemäß der dem Set beiliegenden Anleitung. Das Steuerseil, das Band oder das Kabel wird durch ein zuvor vorbereitetes Loch in der Wand oder im Rahmen geführt, und das Loch muss nach Abschluss der Arbeiten abgedichtet werden. Ein undichter Durchgang ist ein einfacher Weg für Zugluft und Feuchtigkeit, die in die Wandkonstruktion eindringen.

Der elektrische Antrieb ist eine andere Verantwortungsebene.

Der Anschluss des Motors an die Stromquelle muss gemäß den Anweisungen des Herstellers erfolgen, und der Anschluss an die Elektroinstallation des Hauses sollte von einem Elektriker durchgeführt werden, der die Einhaltung der Anforderungen des Schutzes gegen elektrischen Schlag sicherstellt. Der Rohrmotor wird entsprechend der Masse des Panzers, den Abmessungen des Rollladens und der geplanten Anzahl der Arbeitszyklen pro Tag ausgewählt. Ein unterschätzter Antrieb wird schneller überlastet und verliert an Lebensdauer, während ein überdimensionierter unnötige Kosten verursacht.

Nach dem Anschluss des Antriebs müssen die Endschalter eingestellt werden, also die Punkte, an denen der Motor die Bewegung des Panzers automatisch oben und unten stoppt. Ein falsch eingestellter Endschalter führt dazu, dass der Panzer beim Aufrollen gegen die Box schlägt oder die untere Leiste übermäßig abgesenkt wird, was im Laufe der Zeit den Mechanismus belastet. Dieser Schritt erfordert mehrere Versuche und Korrekturen, bevor die Bewegung über die gesamte Fensterhöhe reibungslos wird.

Personen, die eine Fernbedienung, Gruppensteuerung oder die Integration mehrerer Rollläden in ein System in Betracht ziehen, sollten dies noch vor dem Kauf planen, da nicht jeder Antrieb mit jedem Steuergerät kompatibel ist. Mehr über die Auswahl der Steuerung, einschließlich der Unterschiede zwischen Fernbedienung, Wandschalter und Wetterautomatik, finden Sie in einem separaten Leitfaden zur Steuerung von Außenrollläden, der dieses Thema viel ausführlicher behandelt, als es der Rahmen dieses Artikels zulässt.

Einstellung, Abdichtung und Testen des Rollladens

Die fertige Montage muss getestet werden, bevor die Arbeit als abgeschlossen gilt. Fahren Sie den Rollladen mehrmals vollständig hoch und herunter. Prüfen Sie den Endanschlag, die Ebenheit des Panzers über die gesamte Breite, die reibungslose Führung und die Reaktion auf Hindernisse. Klemmt, quietscht oder stoppt der Rollladen an unerwarteten Stellen, unterbrechen Sie die Arbeit und suchen sofort die Ursache – Probleme verschwinden nicht von selbst.

Die Abdichtung der Verbindungen ist ein oft übersehener Schritt, dessen Folgen erst im Winter spürbar werden.

Der Kontakt der Box mit der Fassade oder dem Sturz, die Durchgänge der Steuerkabel und alle Montagefugen müssen mit Silikon oder einer anderen, zum Wandmaterial passenden Dichtmasse verschlossen werden. Fehlt diese Abdichtung, verschlechtert sich die Isolierung des gesamten Systems. Zudem kann die Wand um die Box durchfeuchten, was langfristig zu Putzablösungen und Schimmel führt.

Die Revisionsabdeckung der Box muss nach Abschluss der Veredelungsarbeiten zugänglich bleiben.

Ein häufiger Fehler bei Fassadenarbeiten ist das dauerhafte Verdecken der Abdeckung durch Verkleidung oder Putz. Muss nach einigen Jahren der Motor getauscht oder der Mechanismus repariert werden, führt fehlender Zugang zum Aufbrechen der Fassade – etwas, das sich durch einen kurzen Abgleich mit dem Ausführenden vor dem Verputzen leicht vermeiden lässt.

Es lohnt sich auch, die Dokumentation jedes montierten Rollladens zu überprüfen. Die Leistungserklärung, die Montageanleitung und die Gebrauchsanweisung sollten vom Verkäufer zusammen mit dem Produkt geliefert werden, und ihr Fehlen sollte Misstrauen erwecken. Dies gilt insbesondere für die Windwiderstandsklasse, die für die genaue Größe des montierten Rollladens – und nicht nur für ein kleineres Referenzmodell aus dem Prospekt – bestätigt werden muss.

Auswahl der Windklasse für ein bestimmtes Fenster

Die Windwiderstandsklasse ist keine einzelne Zahl für das gesamte Sortiment eines Herstellers. Das Klassifizierungssystem umfasst einen Bereich von Klasse 0, was keine deklarierte Widerstandsfähigkeit bedeutet, bis Klasse 6, die den höchsten Prüfdruckstufen entspricht. Klasse 1 entspricht einem Druck von etwa 50 N/m², während Klasse 6 bereits 400 N/m² erreicht – die Bandbreite zwischen den auf dem Markt verfügbaren Varianten ist also groß. Die Norm EN 13659 basiert auf Prüfdrucken; eine Umrechnung in Windgeschwindigkeiten hängt von Annahmen ab und ist nur orientierend.

Für ein Haus auf einem offenen Grundstück, in einem höheren Stockwerk oder in einer Gegend, die starken Böen ausgesetzt ist, bedeutet eine niedrige Klasse ein reales Risiko für Schäden an den Führungsschienen oder das Herausreißen des gesamten Rollladens bei einem stärkeren Sturm.

Eine einfache Regel wie Erdgeschoss niedrigere Klasse, Obergeschoss höhere Klasse reicht nicht aus.

Die Dokumentation eines bestimmten Produkts macht die zulässige Klasse von der Breite und Höhe des Panzers selbst abhängig, sodass derselbe Rollladen in einer schmaleren Version eine andere Klassifizierung haben kann als in einer breiteren Version. Bei großen Verglasungen, die für moderne Häuser mit Panoramafenstern typisch sind, ist es oft vorteilhafter, die Öffnung in mehrere unabhängige Panzer zu unterteilen, anstatt ein einziges, sehr breites Element zu verwenden. Diese Lösung reduziert die Durchbiegung der Führungsschienen und verringert die Belastung der gesamten Befestigungskonstruktion.

Auch das Material des Panzers spielt bei der Auswahl der Klasse eine Rolle. Aluminium ist in der Regel steifer und leichter bei ähnlicher Funktion als PVC-Profile, weshalb es häufiger für große Verglasungen, Rollläden mit erhöhter mechanischer Widerstandsfähigkeit und Systeme mit elektrischem Antrieb gewählt wird. PVC eignet sich bei kleineren Fenstern und weniger belasteten Öffnungen, wo Gewichtseinsparung und Kosten wichtiger sind als maximale Steifigkeit der Konstruktion.

Häufige Fehler bei der Selbstmontage

Die Liste typischer Fehler wiederholt sich unabhängig von Region und Ausführendem. Die Bestellung eines Rollladens auf Basis einer einzigen Breitenmessung, ohne mehrere Punkte in der Höhe der Öffnung zu überprüfen, führt zu Kollisionen bei der Montage oder Undichtigkeiten, die sich erst nach dem ersten Regen zeigen. Die Befestigung der Box nur an der Dämmschicht, ohne die tragende Wandkonstruktion zu erreichen, ist ein Fehler, der früher oder später zum Abfallen des gesamten Systems führt.

Eine zu geringe Anzahl von Befestigungspunkten verringert die Windbeständigkeit, selbst bei Verwendung eines Rollladens mit hoher Widerstandsklasse. Es gibt auch das gegenteilige Extrem: das zu feste Anziehen der Schrauben, das die Führungsschiene verformt und den Widerstand des Panzers erhöht, was zu einem schnelleren Verschleiß des Antriebs führt. Beide Fehler resultieren aus Eile und dem Auslassen des Schritts der genauen Überprüfung der Montageanleitung des jeweiligen Systems.

Im Winter kommt ein zusätzliches Problem hinzu.

Das Betätigen eines vereisten oder mit Schnee beladenen Rollladens kann zu Schäden am Panzer, an den Blockierhaken oder am Motor selbst führen. Vor dem ersten Betrieb nach Frost sollte überprüft werden, ob der Panzer nicht an der Fensterbank oder den Führungsschienen festgefroren ist, anstatt sofort den Steuerknopf zu drücken und darauf zu hoffen, dass der Mechanismus damit zurechtkommt.

Automatik ohne Windsensor ist eine weitere Falle, insbesondere in Systemen mit programmiertem Absenkzeitplan. Ein Rollladen, der zu einer bestimmten Uhrzeit geschlossen wird, kann bei starkem Wind betätigt werden, was die zulässigen Arbeitsbedingungen für die jeweilige Widerstandsklasse überschreitet. Ein Windsensor, der die Bewegung des Panzers unter solchen Bedingungen blockiert, ist ein kleiner Zusatz, der die Lebensdauer des gesamten Systems real verlängert.

Einbruchschutz und Wärmedämmung des Rollladens

Der Begriff "einbruchhemmender Rollladen", der in Werbematerialien ohne Angabe einer konkreten Widerstandsklasse verwendet wird, sagt wenig über die tatsächliche Sicherheit aus. Die Einbruchschutzklassen für Fenster- und Türsysteme umfassen einen Bereich, der mit Symbolen ab RC1 aufwärts gekennzeichnet ist, wobei die auf dem Markt erhältlichen Außenrollläden meist in den unteren Klassen dieses Bereichs liegen, die mit der Widerstandsfähigkeit gegen Angriffe mit Handwerkzeugen und mäßiger Kraft verbunden sind.

Ein verstärkter Panzer ist nur die halbe Miete.

Vollständiger Einbruchschutz erfordert auch blockierende Halterungen, verstärkte Führungsschienen und eine korrekte Befestigung auf einem stabilen Untergrund über die gesamte Anhaftungsfläche der Box. Gibt ein Rollladen mit dickeren Lamellen, der jedoch auf gewöhnlichen Dübeln in schwachem Putz montiert ist, einen echten Vorteil gegenüber einem Standardsystem? Nein, denn die Wirksamkeit wird durch das gesamte Befestigungssystem bestimmt, nicht nur durch das Panzerungsmaterial. Vor dem Kauf sollte ein Dokument angefordert werden, das die Widerstandsklasse bestätigt, und sichergestellt werden, dass alle vom Zertifikat geforderten Elemente im Lieferumfang enthalten sind, nicht nur der Panzer.

Die Wärmedämmung des Rollladens ist ein separates Thema, das oft mit dem Parameter des gesamten Fensters verwechselt wird. Der Wärmedurchgangskoeffizient, der das Fenster beschreibt, ist nicht identisch mit dem Effekt, den ein darauf montierter Rollladen bietet, da er von der Definition des getesteten Sets abhängt, die vom jeweiligen Hersteller angenommen wird. Der tatsächliche Einfluss auf die Reduzierung von Wärmeverlusten hängt von der Dichtheit der Box, der Qualität der Dämmung um die Führungsschienen und davon ab, ob die Durchlässe der Steuerkabel ordnungsgemäß abgedichtet wurden. Das größte Risiko einer Verschlechterung der thermischen Eigenschaften besteht bei einer ungleichmäßigen Dämmung um die Sturzkassette, also genau dort, wo Ausführende bei Fassadenarbeiten am häufigsten Abkürzungen nehmen.

Personen, die einen vollständigen Austausch der Fenster zusammen mit der Montage von Rollläden planen, können den vollständigen Umfang der technischen Parameter von Fenstern im Artikel darüber überprüfen, Wie man Fenster für das Haus auswählt und welche Parameter tatsächlich über den thermischen Komfort des gesamten Gebäudes entscheiden, nicht nur über den Rollladen selbst.

Wann man ein Team rufen sollte, anstatt selbst zu montieren

Die Montage eines Aufputzrollladens im Erdgeschoss, in einer fertigen Öffnung, ohne Eingriff in die Konstruktion, liegt im Bereich einer Person mit grundlegenden handwerklichen Fähigkeiten und einem vollständigen Werkzeugsatz. Die Sache sieht anders aus bei Unterputzsystemen, Arbeiten in der Höhe, die ein Gerüst oder eine Hebebühne erfordern, oder bei der gleichzeitigen Montage von mehreren Rollläden mit zentraler Steuerung.

Arbeiten in der Höhe sind kein Ort für Experimente.

Die Montage eines Rollladens im Obergeschoss, insbesondere bei eingeschränktem Zugang zur Fassade, erfordert ein stabiles Gerüst oder Ausrüstung, die für Arbeiten in der Höhe geeignet ist, und Improvisation mit einer an die Wand gelehnten Leiter ist ein direkter Weg zu einem Unfall. Ein professionelles Team verfügt auch über Kenntnisse der lokalen Windverhältnisse und der Auswahl der geeigneten Widerstandsklasse, was ein Laie nur schwer allein anhand von Tabellen aus dem Internet beurteilen kann.

In Mehrfamilienhäusern kommt eine zusätzliche formale Dimension hinzu. Eingriffe in die Fassade, selbst in Form der Montage einer einzigen Box, können die Zustimmung der Gemeinschaft, der Genossenschaft oder des Verwalters des Gebäudes erfordern, da die Fassade oft als Teil des Gemeinschaftseigentums betrachtet wird. Vor der Bestellung von Rollläden für eine Wohnung in einem Block sollte eine schriftliche Stellungnahme des Verwalters eingeholt werden, um Streitigkeiten nach der Tatsache und die Notwendigkeit des Abbaus eines bereits montierten Systems zu vermeiden.

Die Entscheidung, selbst zu montieren oder Fachleute damit zu beauftragen, sollte nicht nur aus dem Wunsch nach Einsparungen resultieren. Ein Montagefehler, der nach einigen Jahren entdeckt wird, wenn die Box zu lecken beginnt oder die Führungsschiene an Steifigkeit verliert, kostet mehr als eine professionelle Installation von Anfang an. Für Fassadenrollläden im Erdgeschoss macht selbstständige Arbeit Sinn, wenn man die Zeit für eine genaue Messung und die Geduld für mehrmaliges Überprüfen des Niveaus vor dem endgültigen Anziehen der Schrauben hat.

Eine gut geplante Montage von Außenrollläden ist eine Arbeit, die sich über Jahre hinweg durch störungsfreien Betrieb auszahlt, nicht nur durch die erste Saison ohne Mängel.
